「マルカチット」シリーズ

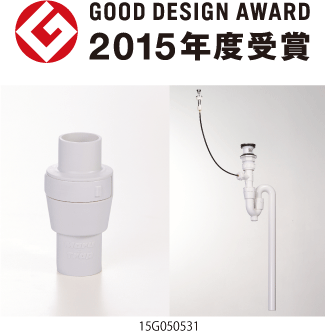

排水管継ぎ手[簡易施工 「マルカチット」シリーズ]がグッドデザイン賞を受賞!!

2015年度グッドデザイン賞の審査結果の発表があり、弊社新商品「マルカチット」シリーズが賞を受賞しました。

排水管継ぎ手 [簡易施工 「マルカチット」シリーズ]

キッチンや洗面台の排水管は、収納スペースである暗くて狭いキャビネット内に配管されています。今までの排水管は、ナットとゴムパッキンを用いたネジ接続の為、ナットが少しでも緩むと水漏れする恐れがありました。

私たちが提案する[簡易施工「マルカチット」シリーズ]は、コンセントプラグのように、ただ排水管どうしを差し込むだけで「カチッ」と接続でき、水漏れも発生しません。排水管の接続・分解は専門業者にしかできないという、これまでの常識を覆し、誰もが簡単に排水管を接続・分解することができます。また、外観の凹凸を少なくし、スマートで美しいフォルムに仕上げ、従来の排水管のイメージを変えました。

ここが新設計 ( 「カチッ」とワンタッチでスマート施工 )    動画

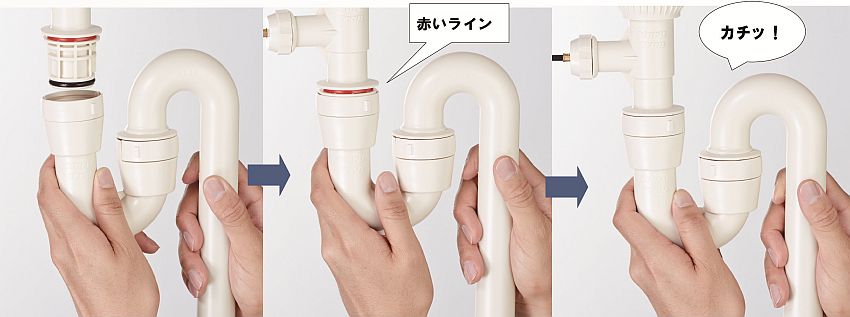

スマート施工

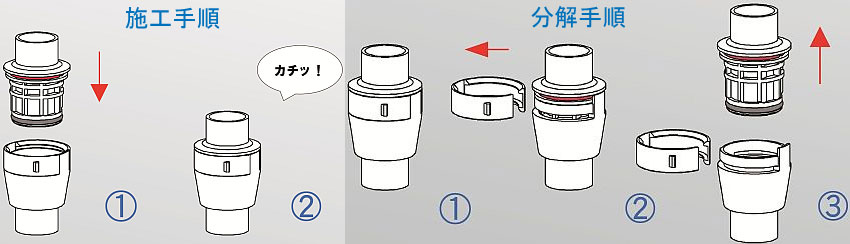

施工・分解手順

受賞の概要

受賞番号 15G050531
受賞対象名 排水管継ぎ手 [簡易施工「マルカチット」シリーズ]
事業主体名 丸一株式会社
領域/分類

生活領域 - 住宅用設備



背景 「誰でも簡単に接続できる排水管がほしい。」という発想が企画・開発のきっかけ。



デザインコンセプト Smart:ムダを省きシンプルで美しいフォルム。直観的に操作でき、

           誰にでも簡単に接続・分解ができる。



企画・開発の意義

①接続は差し込むだけで誰でも簡単に接続・分解ができる。

②誰でも同一の品質を保って施工可能。接続後に排水管を回転させ

   ても水漏れの危険が無く、施工後に配管の角度変更が可能で位置

   調整を簡単に行える。

③エンドユーザー自身で排水管接続・分解が可能となり、取り替え・

   掃除が可能。



創意工夫

「接続完了時に『カチッ』と音がする。」「接続完了時に『カチッ』と手に振動が伝わる。」「目視で接続完了が判別できる。」 直観的に接続完了を知らせする機能を、視覚・聴覚・触覚の3重に設けた。 『カチッ』という音と共に手に伝わる振動の感覚『カチット感』を特にこだわった。



デザイナーの想い 「排水が変わると建築が変わる」この言葉を信念とし、「こだわりの施工性向上のための形状」「接続がワンタッチで出来る形状」 を追い求めることで、外観のデザインにムダが無く、スマートなフォルムとなった。



審査員の評価 この製品は、施工性の良さと機能性が同等に開発されている。 そのため施工後も、居住者や生活者でも一目瞭然の視認性により、構造に対する理解度が高い。 プロダクトとしての完成度は、施工時、使用時の両側面への配慮によって完成することを教えてくれた。

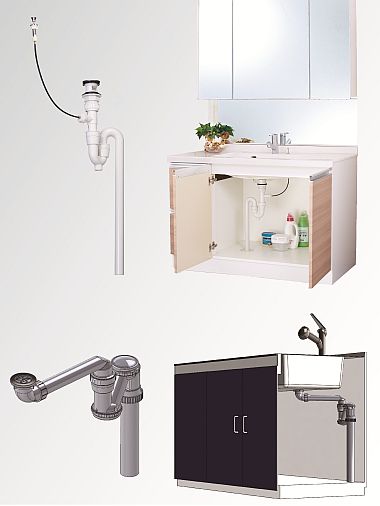

仕様

■マルカチット洗面排水管シリーズ
①洗面Uトラップ+ストレート管仕様 約H680×W210×D60(mm)
②洗面Uトラップ+ジャバラ管仕様 約H680×W210×D60(mm)

■マルカチットキッチン排水管シリーズ
①キッチンΦ180仕様 約H285×W535×D185(mm)
②キッチンエルボ仕様 約H220×W435×D67(mm)



購入場所 ホームセンターやキッチン・洗面の各住設機器メーカー



問い合せ先 丸一株式会社  営業部 大阪支店
Email: order-osaka@marutrap-maruichi.co.jp
URL: http://www.marutrap-maruichi.co.jp/


チラシ

●チラシをPDFでご覧いただけます。

PDF:ダウンロード

※PDFをご覧になるには、アドビシステムズ社が配布しているAdobe Readerが必要です(無償)。

>>ダウンロードはコチラ
